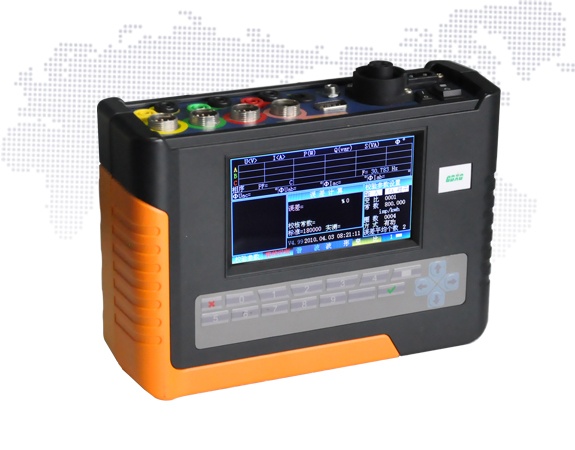

GDYM-3M三相电能表多功能现场校验仪

针对110kV变压器、GIS等站内设备、35kV及以下电气设施及电缆，数量多、工期急、试验工作量大的特点，我公司开发国内最新的便携式交流试验装置。本系列装置，单体30-40kg，体积小巧，握柄舒...

产品详情

产品概述

GDYM系列电能表多功能现场校验仪设计用于检测电能表的准确度等级，是一种全数字化、多功能、精度、智能化的多参数测量仪器。不仅能校验电能误差还可测量电压、电流有效值，有功功率、无功功率、视在功率、工频频率、功率因数，相位关系等。广泛应用于供电公司营销中心、厂矿企业的电能管理以及小区物业管理部门等。

产品特点

32位高速数字信号处理器

采用TI的32位高速120MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。

接线仿真功能

仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。

5A钳误差自检

仪器内可产生5A、0.5A的电流信号加到5A、100A钳上，以测量钳表的误差。
解决了5A、100A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。

超宽电流测量范围

500倍电流范围保证计量指标；10000倍电流显示范围。最小 1mA 启动电流。高供高计时，空载也可识别接线。

电能累积功能

可以校验没有电能脉冲输出的电能表，或做为测试节能指标。

无线稽查

全面检测现场计量系统故障，核查高压和低压的综合误差。

采用4.7寸 16:9 工业级TFT宽彩屏，显示清晰、美观、信息量大、
内容丰富。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
同时测量电能误差、电压、电流、有功功率、无功功率、相位、频率、
功率因数、并显示矢量图、查线结果。
仪器内无可调电阻，所有误差全部采用软件修正。
中文拼音输入。
带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比。
可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
实时测量A、B、C三相电压、电流的2-51次谐波，及时了解电网的
供电质量。
测量A、B、C三相电压、电流的波形。
宽电源45V-480V工作。
所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装
1000个用户的数据。已经可以与多个营销系统接口，实现数据的下装和上传。
