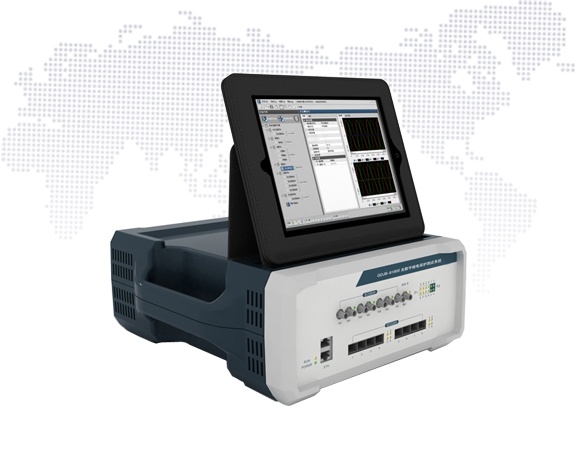

GDJB-61850光数字继电保护测试系统

针对110kV变压器、GIS等站内设备、35kV及以下电气设施及电缆，数量多、工期急、试验工作量大的特点，我公司开发国内最新的便携式交流试验装置。本系列装置，单体30-40kg，体积小巧，握柄舒...

产品详情

产品概述

GDJB-61850 光数字继电保护测试系统基于IEC61850通信标准体系，采用嵌入式实时操作系统vxWorks、高性能PowerPC、大规模FPGA等技术，能有效提高继电保护测试水平、防止继电保护及安全自动装置不正确动作和保障电网安全运行。应用于智能变电站IED装置的功能、动作特性、系统互操作性测试。可应用于合并单元、继电保护装置、测控装置以及智能终端测试并可实现变电站二次设备的闭环测试。

产品特点

采用嵌入式实时操作系统、高性能PowerPC、大规模FPGA
提供8对百兆光纤以太网接口，支持IEC61850-9-2及GOOSE光数字报文输出测试
GOOSE报文可独立收发，也可与IEC61850-9-2共一个以太网接口收发
提供6个光发送串口，支持FT3报文输出
提供1个光接收串口，支持FT3报文接收
具有异常报文模拟功能，可模拟品质异常、发送频率抖动、延时异常等测试
支持6个22通道的SV控制块同时输出
每个控制块能独立模拟至少9路电压和9路电流
支持从CID、SCD等文件的导入SV、GOOSE报文配置，并支持网络侦测配置
提供1个IRIG-B/PPS对时接口，同时支持IEEE1588（PTP）对时
具有强大的测试模块，覆盖合并单元、保护装置、测控装置、智能终端等设备测试
支持故障仿真和COMTRADE格式数据回放
配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输出
提供通信链路保持功能，可按照试验需要在试验结束后继续输出“额定值”或“零值”
提供1个MMS报文站控层电网口，可读取智能IED设备定值等配置信息
具备MMS定值读写功能，可读写智能IED设备定值等配置信息
