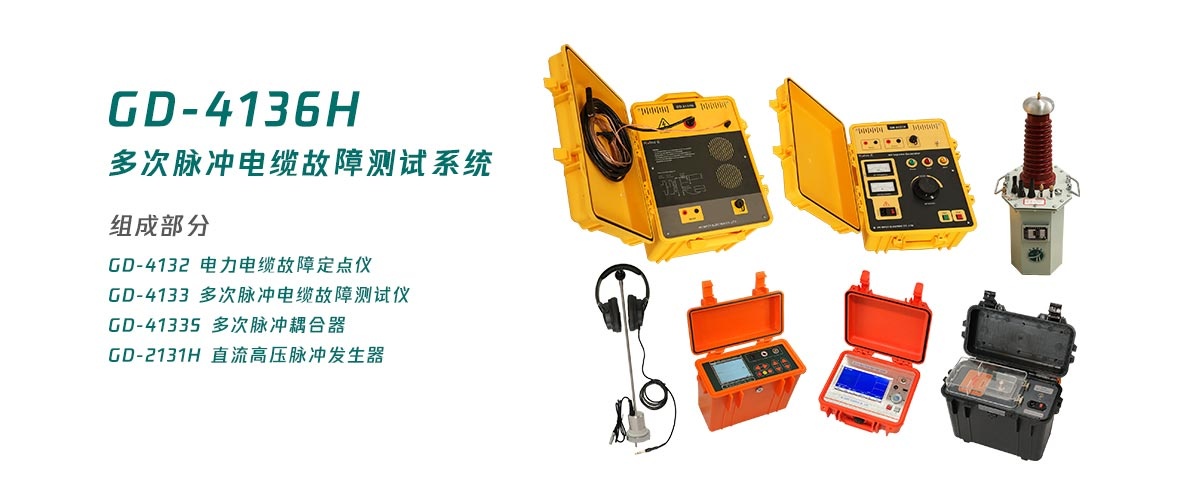

    GD-4136H多次脉冲电缆故障测试系统

    针对110kV变压器、GIS等站内设备、35kV及以下电气设施及电缆，数量多、工期急、试验工作量大的特点，我公司开发国内最新的便携式交流试验装置。本系列装置，单体30-40kg，体积小巧，握柄舒...
    调试服务 资料下载 联系我们

    产品详情

    产品概述
    GD-4136系列多次脉冲法电缆故障测试系统是国电西高在二次脉冲法电缆故障测试采样技术基础上精心研发的又一款最新、最先进的电缆故障定位装置。简化了电缆故障定位的复杂性及难度，提出了更新颖的电缆测试方法及手段，实现了更快捷简便的故障波形判断方式，达到了电缆故障定位革命性的改变。

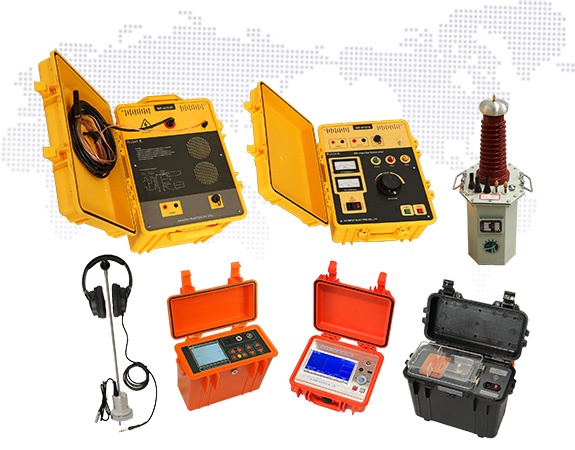

    组成部分
    • GD-4132电力电缆故障定点仪
    • GD-4133多次脉冲电缆故障测试仪
    • GD-4133S多次脉冲耦合器

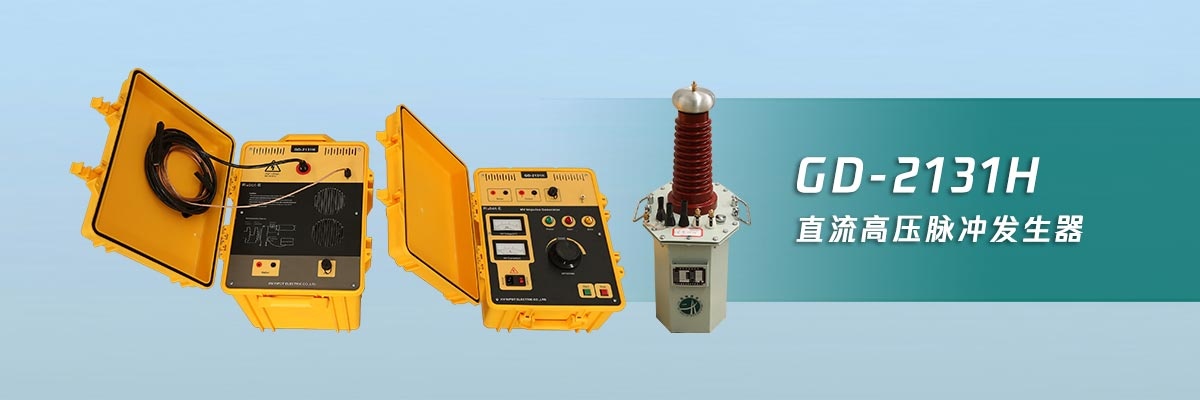

    • GD-2131H直流高压发生器


    GD-4132电力电缆故障定点仪

    仪器包括主机、声磁同步传感器1个、高抗噪耳机1个以及充电器，采用波形显示的声磁同步法进行故障精确定点同时可进行路径探测。
    • 声磁同步接收，抗干扰能力强
    • 声磁信号波形显示，信号和噪声易于区分
    • 光标测量声磁延时，精确判断故障点的远近
    • 根据磁场波形的初始极性，在定点的同时进行路径探测
    • 内置大容量锂离子电池供电，配快速充电器

    GD-4133多次脉冲电缆故障测试仪

    用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好等特点
    • 具有低压脉冲法、脉冲电流法以及多次脉冲法等多种测距方法
    • 采样频率为200Mhz，国内同类仪器中最高采样频率
    • 测距分辨率最高可达0.4m，测量盲区小
    • 具备触摸操作和机械按键两种操作方式
    • 界面显示采用画中画方式，可同时查看三个暂存波形
    • 采用嵌入式操作系结构设计

    GD-4133S多次脉冲耦合器

    为GD-4133电缆多次脉冲故障测距仪提供脉冲信号耦合通路，同时实现了与高压设备的电气隔离。
    • 采用国际上最先进的多次脉冲法和脉冲平衡技术
    • 具有安全的高压保护措施。实现测量回路与高压冲击电源的电气隔离
    • 接线简单，可与其他高压设备配合使用
    • 无高压外露，安全可靠
    • 国电西高国电西高国电西高国电西高国电西高国电西高国电西高
